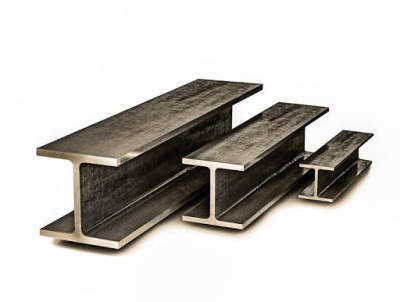

Балка двотаврова 16 (двотавр №16) — це один із найбільш універсальних типорозмірів фасонного прокату з Н-подібним профілем. Завдяки висоті 160 мм, вона має значно вищий момент опору та жорсткість порівняно з меншими серіями, що дозволяє використовувати її в конструкціях із підвищеними вимогами до несучої здатності та стійкості до прогину.

Основні види та класифікація

Гарячекатаний двотавр №16 виготовляється за декількома стандартами, що визначають геометрію полиць:

• ДСТУ 8768 / ГОСТ 8239 (з нахилом внутрішніх граней): Класичний профіль, де внутрішні поверхні полиць мають ухил 6–12%. Це посилює міцність вузла з’єднання стінки з полицями.

• ДСТУ 9128 / ГОСТ 26020 (з паралельними гранями полиць):

  • 16Б1 / 16Б2 (Нормальні): Базовий варіант для більшості будівельних каркасів та міжповерхових перекриттів.

  • 16Ш1 (Широкополичні): Завдяки збільшеній ширині полиць мають підвищену стійкість до скручування та поперечного вигину.

Сфери застосування

• Несучі перекриття: Монтаж основних балок у житлових та адміністративних спорудах із прольотами середньої довжини.

• Промислове будівництво: Створення каркасів виробничих цехів, складів та ангарів.

• Складна техніка: Виготовлення станин для важкого промислового обладнання та рам спецтехніки.

• Шляхопроводи та естакади: Будівництво опорних конструкцій для трубопроводів та пішохідних мостів.

• Кранові системи: Використовується як монорейка або елемент підкранової колії для легкого підйомного обладнання.

Технічні переваги

• Висока опірність вигину: Н-подібний переріз ефективно працює на стиск і розтягнення, що робить двотавр у 30 разів жорсткішим та у 7 разів міцнішим за квадратний профіль такої ж маси.

• Механічна стабільність: Балка №16 зберігає геометрію навіть під тривалими статичними навантаженнями, запобігаючи просіданню конструкції.

• Економія матеріалів: Використання двотавра дозволяє зменшити загальну вагу металоконструкції при збереженні проектної міцності.

• Зручність у роботі: Стандартні розміри забезпечують сумісність із типовими кріпленнями та легкість зварювання.

Характеристики (для ДСТУ 8768 / ГОСТ 8239)

• Висота (h): 160 мм.

• Ширина полиці (b): 81 мм.

• Товщина стінки (s): 5.0 мм.

• Середня товщина полиці (t): 7.8 мм.

• Вага 1 погонного метра: ~15.9 кг.

• Матеріал: Вуглецева сталь (Ст3пс) або низьколегована сталь (09Г2С) для відповідальних конструкцій та низьких температур.

Балка №16 є оптимальним вибором для проектів, де потрібна висока надійність без надмірного обтяження несучих стін та фундаменту. можливе замовлення на Рівелта з якісною та швидкою доставкою.
