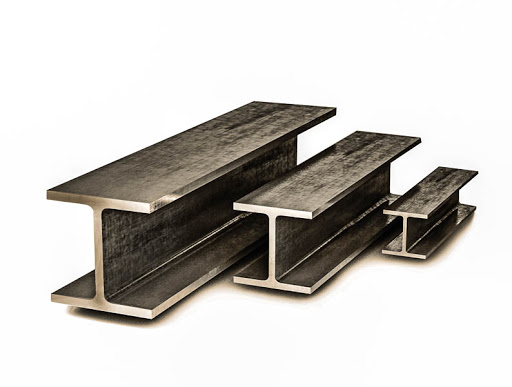

Балка двотаврова 24 (двотавр №24) — це важкий вид гарячекатаного фасонного прокату з Н-подібним профілем висотою 240 мм. Завдяки значним геометричним характеристикам, цей типорозмір є одним із основних несучих елементів у промисловому та цивільному будівництві, де необхідно перекривати великі прольоти та витримувати екстремальні статичні й динамічні навантаження.

Основні види та класифікація

Двотавр №24 виготовляється згідно з державними стандартами, що визначають товщину стінок та форму полиць:

• ДСТУ 8768 / ГОСТ 8239 (з нахилом внутрішніх граней): Класичний профіль з ухилом полиць 6–12%. Така форма забезпечує максимальну міцність у зоні стику стінки та полиці, що ідеально для роботи на вигин.

• ДСТУ 9128 / ГОСТ 26020 (з паралельними гранями полиць):

  • 24Б1 / 24Б2 (Нормальні): Найпоширеніші для несучих каркасів та перекриттів будівель.

  • 24Ш1 (Широкополичні): Мають збільшену ширину полиць, що забезпечує підвищену стійкість до скручування та поперечного вигину.

  • 24К1 / 24К2 (Колонні): Найважчі та найстабільніші, призначені для вертикальних опор у висотних спорудах.

Сфери застосування

• Великопрогонові перекриття: Будівництво цехів, торгових центрів, спортивних комплексів та логістичних хабів.

• Інфраструктурні об'єкти: Зведення автомобільних та залізничних мостів, естакад, розв'язок та підпірних стін.

• Підкранові колії: Використання як основних напрямних для мостових та козлових кранів великої вантажопідйомності.

• Спецтехніка та машинобудування: Виготовлення рам для кар'єрних самоскидів, залізничних вагонів-платформ та станин важких пресів.

• Гідротехнічне будівництво: Посилення причалів, будівництво шлюзів та елементів ГЕС.

Технічні переваги

• Максимальна механічна стабільність: Висота 240 мм забезпечує високий момент інерції, що дозволяє мінімізувати прогин балки на прольотах довжиною 10–12 метрів.

• Надзвичайна довговічність: Сталевий каркас із двотавра №24 розрахований на 50–100 років експлуатації під постійними критичними навантаженнями.

• Стійкість до вібрацій: Масивність профілю дозволяє ефективно гасити динамічні коливання від роботи важких механізмів або руху транспорту.

• Оптимізація монтажу: Геометрія балки зручна для виконання складних зварних вузлів та болтових з'єднань високої міцності.

Характеристики (для ДСТУ 8768 / ГОСТ 8239)

• Висота (h): 240 мм.

• Ширина полиці (b): 115 мм.

• Товщина стінки (s): 5.6 мм.

• Середня товщина полиці (t): 9.5 мм.

• Вага 1 погонного метра: ~27.3 кг.

• Матеріал: Вуглецева сталь (Ст3пс/сп) або низьколегована (09Г2С) для робіт в умовах низьких температур.

Балка №24 — це гарантія надійності для найбільш відповідальних вузлів, де потрібна безкомпромісна міцність та здатність конструкції протистояти критичному тиску. можливе замовлення на Рівелта з якісною та швидкою доставкою.
