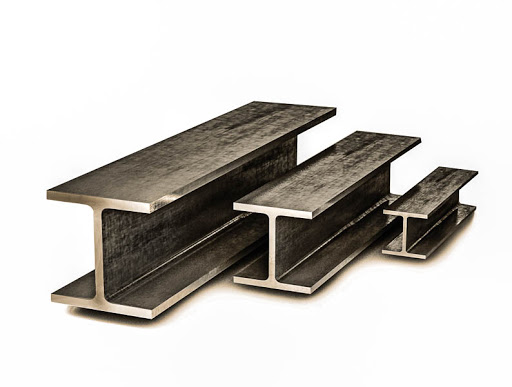

Балка двотаврова 45 (двотавр №45) — це один із найпотужніших типорозмірів гарячекатаного фасонного прокату з Н-подібним профілем висотою 450 мм. Даний виріб належить до категорії особливо важких балок, призначених для експлуатації в умовах екстремальних статичних, динамічних та вібраційних навантажень на надвеликих прольотах у капітальному та промисловому будівництві.

Основні види та класифікація

Двотавр №45 виготовляється згідно з державними стандартами, що суворо регламентують товщину металу та геометрію полиць:

• ДСТУ 8768 / ГОСТ 8239 (з нахилом внутрішніх граней): Класичний профіль з ухилом полиць 6–12%. Така конструкція забезпечує максимальну жорсткість у зоні з’єднання стінки з полицями, що критично для опору вертикальному стисненню та вигину.

• ДСТУ 9128 / ГОСТ 26020 (з паралельними гранями полиць):

  • 45Б1 / 45Б2 (Нормальні): Використовуються як головні несучі елементи в каркасах масштабних споруд.

  • 45Ш1 / 45Ш2 (Широкополичні): Мають збільшену ширину полиць, що забезпечує колосальну стійкість до скручування — ідеально для наддовгих горизонтальних прогонів.

  • 45К1 / 45К2 / 45К3 (Колонні): Наймасивніші балки в серії, розраховані на роботу як основні вертикальні колони у хмарочосах та важких промислових об'єктах.

Сфери застосування

• Масштабне промислове будівництво: Несучі каркаси металургійних комбінатів, авіаційних ангарів, енергоблоків ТЕС/АЕС та логістичних центрів стратегічного призначення.

• Інфраструктурні проекти: Зведення залізничних та автомобільних мостів великої протяжності, складних естакад та багатоярусних розв’язок.

• Важке машинобудування: Виготовлення станин для гігантських гідравлічних пресів, рам для надважкої кар’єрної техніки та платформ для транспортування негабаритних вантажів.

• Кранові системи: Використання як основних підкранових шляхів для мостових та козлових кранів надвеликої вантажопідйомності (від 50 тонн і вище).

• Гідротехніка та енергетика: Будівництво гребель, шлюзів, опор ЛЕП надвисокої напруги та елементів фундаментів вітрогенераторів.

Технічні переваги

• Колосальна несуча здатність: Висота 450 мм забезпечує надвисокий момент інерції, що дозволяє перекривати прольоти довжиною 18–24 метрів із мінімальним розрахунковим прогином.

• Максимальна механічна надійність: Форма перерізу дозволяє рівномірно розподіляти критичні напруження, гарантуючи стабільність конструкції навіть при сейсмічних або аварійних навантаженнях.

• Виняткова довговічність: Сталевий каркас із двотавра №45 розрахований на 100+ років експлуатації в умовах агресивного промислового середовища та екстремального тиску.

• Оптимізація простору: Завдяки надзвичайній міцності однієї балки, кількість вертикальних опор у проекті можна звести до мінімуму, звільняючи значні площі.

Характеристики (для ДСТУ 8768 / ГОСТ 8239)

• Висота (h): 450 мм.

• Ширина полиці (b): 160 мм.

• Товщина стінки (s): 9.0 мм.

• Середня товщина полиці (t): 14.2 мм.

• Вага 1 погонного метра: ~66.5 кг.

• Матеріал: Вуглецева сталь (Ст3пс/сп) або низьколегована сталь (09Г2С) для робіт в умовах низьких температур.

Балка №45 — це безальтернативне рішення для проектів, де безпека та міцність є абсолютними пріоритетами. можливе замовлення на Рівелта з якісною та швидкою доставкою.
