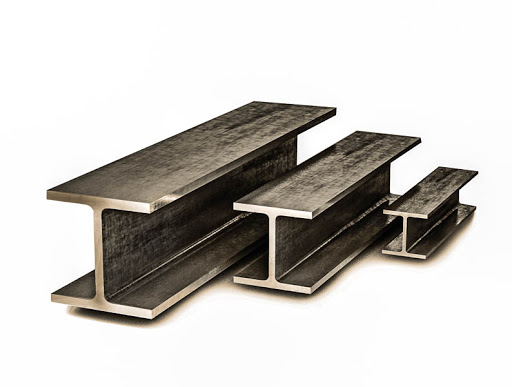

Балка двотаврова 20 (двотавр №20) — це один із найпопулярніших типорозмірів важкого фасонного прокату з Н-подібним профілем висотою 200 мм. Ця балка є ключовим елементом капітального будівництва, оскільки забезпечує надвисоку жорсткість та здатність витримувати значні статичні й динамічні навантаження на довгих прольотах.

Основні види та класифікація

Гарячекатаний двотавр №20 виготовляється за декількома стандартами, що визначають геометрію та призначення:

• ДСТУ 8768 / ГОСТ 8239 (з нахилом внутрішніх граней): Класична конструкційна балка. Ухил полиць (6–12%) підвищує міцність виробу в місцях найбільшої напруги (з’єднання стінки та полиці).

• ДСТУ 9128 / ГОСТ 26020 (з паралельними гранями полиць):

  • 20Б1 (Нормальні): Оптимальні для стандартних несучих каркасів та перекриттів.

  • 20Ш1 (Широкополичні): Мають збільшену площу полиць, що робить їх ідеальними для використання як колони, оскільки вони відмінно протистоять скручуванню.

  • 20К1 / 20К2 (Колонні): Найважчі та найміцніші в серії, призначені для вертикальних несучих опор у багатоповерхових будівлях.

Сфери застосування

• Масштабне будівництво: Монтаж головних несучих балок та перекриттів у промислових цехах, торгових центрах та складських комплексах.

• Мостобудування: Зведення прогонових споруд, естакад та автомобільних розв’язок.

• Важке машинобудування: Виготовлення рам для великогабаритної спецтехніки, залізничних вагонів та кранових мостів.

• Підкранові колії: Використання як напрямних для мостових та козлових кранів середньої вантажопідйомності.

• Гідротехнічні споруди: Будівництво гребель, шлюзів та посилення портових причалів.

Технічні переваги

• Надзвичайна механічна стійкість: Завдяки висоті 200 мм балка має високий момент інерції, що дозволяє перекривати прольоти довжиною 6–12 метрів без ризику значного прогину.

• Довговічність: Сталевий каркас із двотавра №20 розрахований на десятки років експлуатації під постійними навантаженнями.

• Стійкість до вібрацій: Геометрія профілю ефективно гасить динамічні коливання, що важливо для об’єктів із працюючим обладнанням.

• Економічна ефективність: Висока несуча здатність дозволяє використовувати меншу кількість опор, що розширює корисну площу приміщень.

Характеристики (для ДСТУ 8768 / ГОСТ 8239)

• Висота (h): 200 мм.

• Ширина полиці (b): 100 мм.

• Товщина стінки (s): 5.2 мм.

• Середня товщина полиці (t): 8.4 мм.

• Вага 1 погонного метра: ~21.0 кг.

• Матеріал: Вуглецева сталь (Ст3пс/сп) або низьколегована сталь (09Г2С) для експлуатації в екстремальних температурних умовах.

Балка №20 — це фундаментальний елемент для проектів, де потрібна максимальна надійність, довговічність та здатність конструкції витримувати критичний тиск. можливе замовлення на Рівелта з якісною та швидкою доставкою.
